Integración tcpMDT-Revit: Cómo llevar un modelo digital con coordenadas reales
Por Francisco Navarrete Mandly
Llevar un modelo digital del terreno (MDT) desde un entorno CAD/topográfico a Revit es un paso cada vez más habitual para definir la explanación donde se apoyará un edificio, desarrollar y coordinar el trazado de viales y la urbanización del emplazamiento, obtener mediciones, mejorar la visualización 3D, verificar interferencias y entregar un IFC a terceros.
El reto es que Revit gestiona el emplazamiento y las referencias geométricas con una lógica diferente a la de un flujo CAD tradicional, y eso afecta directamente a orígenes, puntos base, coordenadas compartidas, límites de precisión y al resultado final.
1. Necesidad de este intercambio y dificultad para elegir la alternativa correcta
Integrar un terreno creado en tcpMDT dentro de Revit parece, a priori, una operación “sencilla”: exportar e importar. En la práctica, la dificultad real está en la cantidad de combinaciones posibles y en que cada decisión (formato, contenido geométrico, si se importa o se vincula, cómo se posiciona y cómo se resuelven coordenadas) cambia el comportamiento del modelo.
1.1. Alternativas y licencias adicionales
Durante años, en determinados entornos y versiones de Revit existieron flujos basados en LandXML para intercambiar datos topográficos (a menudo mediante complementos), pero no siempre han estado disponibles o han sido consistentes entre versiones. En paralelo, muchos flujos “clásicos” de integración terreno–BIM se apoyan en otras aplicaciones de Autodesk como Civil 3D o extensiones específicas.
Precisamente por eso, una ventaja clave de este artículo es que resume dos flujos de trabajo prácticos que no requieren licencias adicionales para realizar el intercambio básico (más allá de tcpMDT y Revit), evitando depender de herramientas externas para obtener un terreno utilizable en Revit.
1.2. CAD o IFC
🔹 Opción CAD (DWG/DXF): aquí se debe elegir qué representación se exporta desde tcpMDT y con qué objetivo en Revit. En CAD, el terreno se puede representar como nube de puntos, caras 3D, mallas policara o curvas de nivel.
🔹 Opción IFC: si el objetivo es interoperabilidad BIM, el IFC aporta estructura y trazabilidad, pero también abre otro abanico de decisiones: IFC 2×3, IFC 4 y IFC 4.3. Y de nuevo aparece la cuestión crítica: cómo interpretará Revit la ubicación y las coordenadas del IFC.
1.3. Importar o vincular
🔹 Vincular suele ser la opción más segura para coordinación (actualizaciones, descarga del vínculo, control por fases).
🔹 Importar puede “consolidar” geometría dentro del RVT, pero también puede hacer más rígido el flujo de actualización.
1.4. Sistemas de coordenadas
En coordinación real hay muchas variantes: posicionamiento automático (por centro, por origen, por coordenadas compartidas si existen) y posicionamiento manual (colocar y ajustar conscientemente).
Aquí aparece un problema recurrente: si el archivo original está en coordenadas globales (UTM/ETRS, etc.) y llega a Revit “tal cual”, es muy frecuente que surjan incidencias (distancias enormes al origen interno, dificultades de precisión y comportamiento gráfico extraño).
2. Flujos de intercambio probados
A continuación, se describen dos flujos de trabajo reproducibles para llevar un modelo de terreno desde tcpMDT a Revit. En cada uno se indica el objetivo típico, los pasos y los puntos críticos que suelen causar incidencias.
2.1. Dibujo CAD con caras 3D
Este flujo es recomendable cuando se quiere convertir el terreno en un elemento nativo de Revit (sólido topográfico) para trabajar con el emplazamiento, la visualización y la coordinación de forma directa y controlada.
🔹 En tcpMDT, representar la superficie como caras 3D y guardar el dibujo.
🔹 En Revit, crear un proyecto y Vincular CAD el archivo DWG. En el ejemplo se usa unidades en automático y posicionamiento de origen a origen interno.
🔹 Ir a Masa y emplazamiento → Sólido topográfico → Crear desde importación. En el menú Modificar, ejecutar Crear un sólido topográfico a partir de la importación, y elegir Crear desde CAD para obtener el sólido.

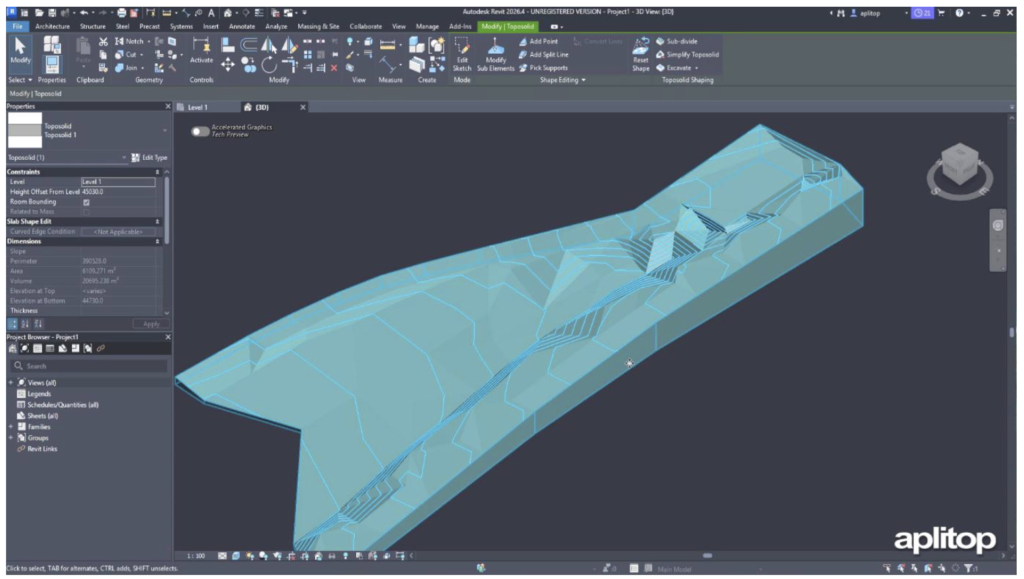

Ilustración 1. Superficie de MDT convertida a sólido topográfico en Revit
Vídeo 1: Superficie tcpMDT a Revit (enlace)
2.2. Archivo IFC
Este flujo es especialmente adecuado cuando el intercambio tiene un objetivo BIM claro (entrega, coordinación o federación) y se quiere convertir el terreno a un formato estándar, manteniendo además la georreferenciación de forma controlada.
🔹 En tcpMDT, establecer el sistema de coordenadas del proyecto.
🔹 Al exportar, indicar un punto de referencia de coordenadas conocidas y activar la opción de Dibujar punto de referencia. Seleccionar la versión IFC 4.3 Add2.
🔹 En Revit, vincular el IFC (Insertar → Vincular IFC) para mantener un flujo actualizable y de coordinación.
🔹 Colocar el IFC con un criterio explícito (por ejemplo, Origen IFC a punto base del proyecto) y comprobar visualmente la posición usando el punto exportado.
🔹 Verificar las unidades del proyecto y asegurarse de trabajar en metros antes de fijar coordenadas, para evitar incoherencias de escala.
🔹 Fijar las coordenadas reales: Gestionar → Coordenadas → Especificar coordenadas en punto, seleccionar el punto de referencia e introducir sus valores XYZ.
🔹 Comprobar el resultado colocando una anotación/cota de coordenadas de punto y revisar propiedades para confirmar que coordenadas y orientación son coherentes.
🔹 Mantener el IFC como vínculo: si se reciben revisiones del IFC, debe recargarse y validarse de nuevo contra el mismo punto de referencia.
Ilustración 2. Superficie de MDT convertida a Revit usando un archivo IFC, en coordenadas reales
Vídeo 2: IFC generado con tcpMDT a Revit (enlace)
3. Origen de coordenadas
En Revit, la ubicación del modelo se articula alrededor de tres referencias complementarias: Origen interno, Punto base del proyecto y Punto de reconocimiento. Al crear un modelo nuevo, el Punto base del proyecto y el Punto de reconocimiento se sitúan por defecto en el origen interno.
3.1 Origen interno
El origen interno es la referencia “fija” del modelo. Revit trabaja sobre un plano de trabajo de modelado de 20 millas (32 km) de diámetro; por ello, toda la geometría del modelo (incluidos vínculos e importaciones) debe quedar dentro de un radio de 10 millas (16 km) desde el origen interno. Si se supera este límite, la representación gráfica puede ser menos fiable y precisa.
3.2 Punto base del proyecto
El punto base del proyecto establece una referencia para medir distancias y colocar objetos en el contexto del modelo. Al comenzar un proyecto, se recomienda decidir dónde colocarlo y acordarlo en equipo para que todos trabajen con el mismo punto de referencia.
3.3 Punto de reconocimiento
El punto de reconocimiento define el origen del sistema de coordenadas y aporta un contexto del mundo real (por ejemplo, una esquina del emplazamiento o la intersección de dos lindes). Además, al importar o vincular modelos, puede utilizarse como referencia para la alineación junto con el concepto de coordenadas compartidas.
3.4 Norte de proyecto y Norte real
Conviene distinguir Norte de proyecto/Norte real porque afecta a la orientación de vistas y a la lectura de coordenadas”, apoyado en las prácticas recomendadas de coordenadas en Revit.
4. Conclusiones y recomendaciones
Si se necesita un terreno nativo y editable dentro de Revit (sólido topográfico) para trabajar el emplazamiento y la coordinación, la opción más directa es el flujo CAD con caras 3D, ya que Revit permite generar un sólido topográfico a partir de datos CAD importados/vinculados con información 3D.
En cambio, si la prioridad es la interoperabilidad BIM y la entrega o coordinación en IFC con una georreferenciación verificable, lo más robusto es el flujo IFC apoyado en un punto de referencia exportado desde tcpMDT.
Finalmente, se recomienda documentar (en una nota de coordinación) unidades, sistema de referencia, punto de control y opción de posicionamiento usada, para que cada actualización del terreno pueda recargarse sin sorpresas.
